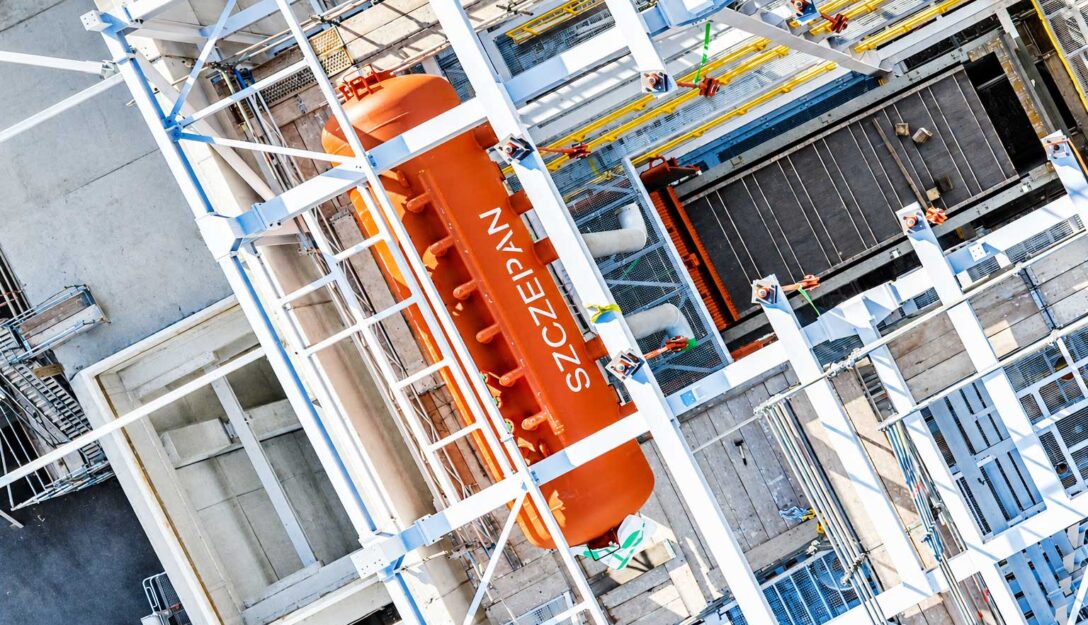

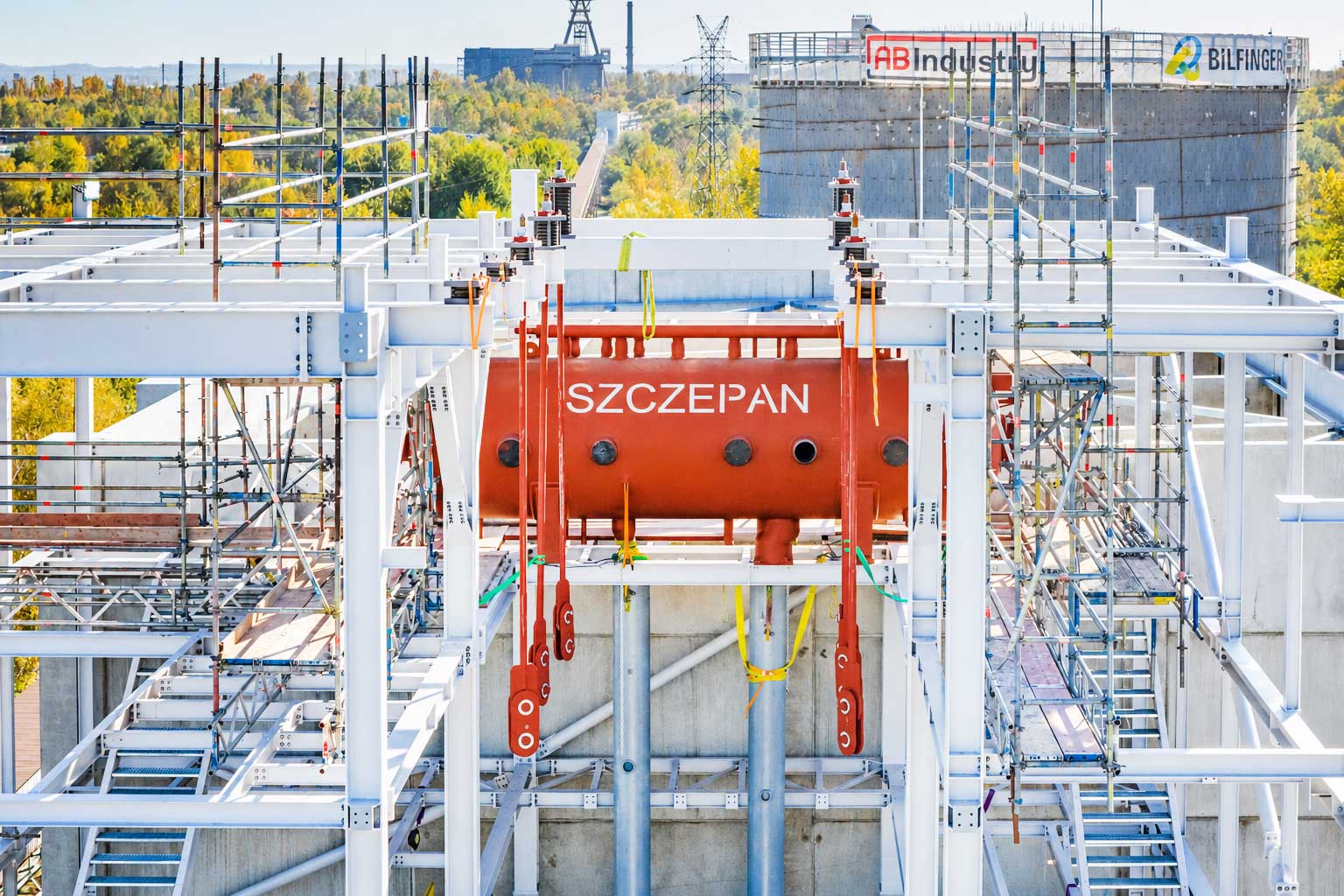

Waży 21,5 tony, mierzy niemal 8 metrów długości i ma pojemność 18 800 litrów. Ma też własne imię – Szczepan. To cylindryczny zbiornik ciśnieniowy, czyli walczak, będący jednym z najważniejszych elementów układu wodno-parowego kotła wielopaliwowego, który będzie sercem Parku Zielonej Energii w Gliwicach. Urządzenie dotarło już na plac budowy i zostało precyzyjnie osadzone w górnej części stalowej konstrukcji budynku kotłowni. Do przeprowadzenia tej wymagającej operacji wykorzystano potężny dźwig.
Transport i montaż walczaka wymagały szczegółowego przygotowania logistycznego, odpowiedniego sprzętu oraz ścisłej współpracy zespołów odpowiedzialnych za realizację inwestycji.
Do przeprowadzenia operacji wykorzystano dźwig o maksymalnym udźwigu 700 ton, którego zadaniem było podniesienie ważącego 21,5 tony urządzenia i umieszczenie go w górnej części stalowej konstrukcji budynku kotłowni.
– Było to przedsięwzięcie wymagające dużej precyzji. Operator dźwigu musiał odpowiednio prowadzić wielkogabarytowy ładunek, a zespoły montażowe zadbać o jego dokładne pozycjonowanie względem przygotowanych elementów konstrukcyjnych. Każdy manewr wymagał koordynacji, ponieważ walczak należało bezpiecznie wkomponować w istniejącą już stalową konstrukcję obiektu – mówi Adam Sosnowski, rzecznik prasowy Przedsiębiorstwa Energetyki Cieplnej w Gliwicach.
W tego rodzaju operacjach liczy się nie tylko udźwig maszyny, ale również promień pracy wysięgnika, odpowiednie rozmieszczenie punktów podnoszenia, stabilność ładunku oraz precyzja jego osadzania.
Co istotne, 700-tonowy dźwig zostanie wykorzystany również podczas kolejnych etapów montażu kotła wielopaliwowego, którego poszczególne elementy są i będą w najbliższym czasie dostarczane do Gliwic z zakładów produkcyjnych ENITEC w Porębie koło Zawiercia i KOTŁOMONTAŻ w Siemianowicach Śląskich.
Osadzenie walczaka to kolejny ważny etap montażu układu ciśnieniowego kotła parowego, który w przyszłości będzie jednym z najważniejszych urządzeń technologicznych Parku Zielonej Energii.
21,5 tony stali i niemal 19 tysięcy litrów pojemności
Choć nazwa może brzmieć niepozornie, walczak pełni niezwykle ważną funkcję w pracy kotła parowego. To stalowy, cylindryczny zbiornik ciśnieniowy, stanowiący jeden z centralnych elementów układu wodno-parowego.
Parametry techniczne walczaka:
- Masa: 21 500 kg (21,5 tony)
- Pojemność: 18 800 litrów (18,8 m³)
- Średnica: 2000 mm (2 metry)
- Długość całkowita: 7773 mm (ponad 7,7 metra)
Jego najważniejszym zadaniem będzie rozdzielanie mieszaniny wodno-parowej na wodę i parę oraz zapewnienie prawidłowej cyrkulacji wody w obiegu kotła.
W uproszczeniu proces wygląda następująco: woda krążąca w układzie rur kotłowych odbiera energię z procesu spalania paliwa. Powstająca mieszanina wody i pary trafia do walczaka, gdzie następuje ich rozdzielenie. Para kierowana jest do dalszych elementów instalacji, natomiast woda powraca do obiegu.
Walczak zostanie wyposażony w specjalistyczny osprzęt wewnętrzny, w tym separatory pary, których zadaniem będzie maksymalne ograniczenie zawartości wilgoci w parze opuszczającej urządzenie. Uzyskanie możliwie wysokiego stopnia suchości pary ma istotne znaczenie dla sprawności, niezawodności i bezpieczeństwa pracy całego układu technologicznego.
W dennicach, czyli elementach zamykających cylindryczny korpus zbiornika, przewidziano włazy umożliwiające dostęp do jego wnętrza. Będzie to niezbędne podczas przyszłych przeglądów, kontroli technicznych i prac konserwacyjnych.
Na walczaku znajdą się również króćce technologiczne, umożliwiające podłączenie instalacji ciągłego odsalania, odpowietrzania, poziomowskazów oraz aparatury pomiarowej. Instalacja ciągłego odsalania będzie służyła utrzymaniu odpowiedniej jakości wody kotłowej poprzez ograniczanie stężenia rozpuszczonych w niej soli. Z kolei urządzenia kontrolno-pomiarowe pozwolą na bieżące monitorowanie parametrów pracy, w tym poziomu wody w zbiorniku.
Prawidłowa praca walczaka ma zasadnicze znaczenie dla stabilności parametrów pary, efektywności procesu technologicznego i bezpieczeństwa eksploatacji całego kotła.
Szczepan. Imię, które wybrali ludzie
W energetyce istnieje wieloletnia tradycja nadawania imion kluczowym urządzeniom i elementom instalacji przemysłowych. To symboliczny sposób podkreślenia ich znaczenia, ale również budowania więzi między pracownikami a miejscem, w którym pracują.
– W PEC-Gliwice postanowiliśmy podtrzymać tę tradycję, organizując przy okazji konkurs „Imię dla Walczaka”, w którym pracownicy mogli zgłaszać własne propozycje. Inicjatywa stała się okazją do integracji załogi i zaangażowania jej w realizację największej inwestycji w historii przedsiębiorstwa – dodaje Adam Sosnowski.
Zwyciężył „Szczepan”, a autor nagrodzonego pomysłu został nagrodzony. Dziś Szczepan ma już nie tylko imię, ale również swoje miejsce w konstrukcji Parku Zielonej Energii.
Kolejny element energetycznej układanki
Walczak stanie się częścią wielopaliwowego kotła parowego, produkowanego na podstawie projektu i technologii dostarczonych przez Oschatz Power GmbH. Firma ta, wspólnie z Mostostal Zabrze GPBP oraz PRUiM SA, tworzy konsorcjum odpowiedzialne za realizację Parku Zielonej Energii w Gliwicach.
O skali przedsięwzięcia najlepiej świadczą liczby. Do produkcji kotła wykorzystano ponad 12,7 kilometra rur, wykonano ponad 30 kilometrów spoin, przygotowano 1650 kolan rurowych oraz 1350 otworów wycinanych w technologii CNC.
Kocioł będzie sercem nowego bloku wielopaliwowego, w którym jednocześnie wytwarzane będą ciepło i energia elektryczna. Paliwem staną się odpowiednio przygotowane paliwa alternatywne, w tym frakcje odpadów nienadających się do recyklingu, ale posiadające wartość energetyczną. Moc cieplna bloku wyniesie około 25 MWt, a moc elektryczna około 4 MWe.
Blok wielopaliwowy to jeden z trzech kluczowych elementów powstającego Parku Zielonej Energii. Pozostałe to farma solarno-termiczna o mocy 13,2 MWt oraz magazyn ciepła o pojemności 12 000 m³, za których realizację odpowiada AB Industry S.A. Współpraca tych instalacji pozwoli na bardziej efektywne wykorzystanie różnych źródeł energii i zwiększenie udziału ciepła produkowanego bez spalania węgla.
Docelowo Park Zielonej Energii ma przyczynić się do ograniczenia zużycia węgla o około 25 tysięcy ton rocznie oraz zmniejszenia emisji dwutlenku węgla o około 50 tysięcy ton rocznie. To jeden z najważniejszych etapów transformacji gliwickiego systemu ciepłowniczego.
